TSK-TEST3544多路直流電阻測試儀12路/24路
| 產品型號： |
3544 |
| 品 牌： |
TSK-TEST |
|
|
| 所 在 地： |
江蘇蘇州吳中區 |
| 更新日期： |
2024-04-30 |
概 述 (OVERVIEW)
TSK3544多路直流電阻測試儀是多通道測試，測試方式可切換兩線或者四線，*大可以實現兩線48路電阻測試和四線24路電阻測試。基于經典型號TSK3544電阻儀完全相同的電路設計，儀器抗干擾性能突出，非常適合配套自動化設備完成自動測試。
特 性 (FEATURES)

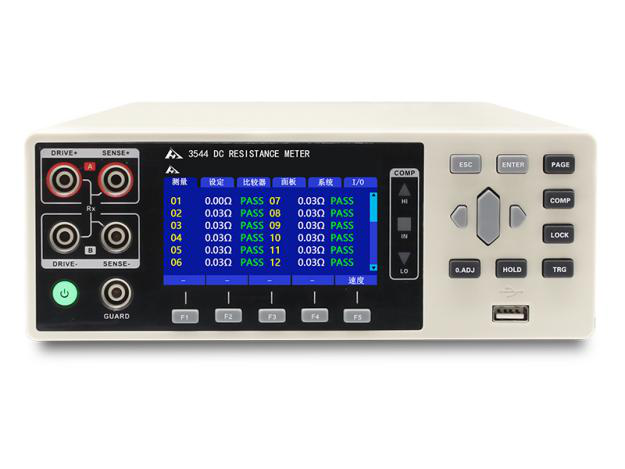

TSK3544多路直流電阻測試儀
TSK3544多路電阻測試儀既可以單路測試又可以多路測試； 測試線兩線四線可切換模式，兩線單卡*大24路，四線單卡*大為12路；兩線雙卡*大48路，四線雙卡*大為24路； 多通道測試，*多四端子24處測試
● 多通道測試，*多四端子24處測試
● 豐富的接口適用于自動化設備
● 300mA電流測試
● 具有自動測試功能
● TSK3544-12/24H能夠保證測試精度， 0.1μΩ~3.3MΩ的測試范圍，0.02%的
基本精度可以滿足大多數的電阻測試應用場合
規格選型表
| 型 號 |
通 道 |
適用方式 |
量 程 |
精度 |
| TSK3548 |
單路 |
手持式 |
3mΩ——3MΩ |
0.02%±2（讀數） |
| TSK3544 |
臺式 |
| TSK3544-12H |
12路 |
| TSK3544-24H |
24路 |
應 用 (APPLICATION)
TSK3544單路可應用于各種中、高、低值電阻器；各種開關接觸電阻；接插件接觸電阻；繼電器線包和觸電電阻；變壓器，電感器，電機，偏轉線圈繞線電阻；導線電阻；車、船、飛機的金屬鉚接電阻， 印刷版線條和孔化電阻等。
TSK3544多路應用于三相馬達線圈的測量；連接器、線束的檢查；繼電器觸點的檢查；電池端子熔接部分的檢查。
規格(SPECIFICATION)
| 型 號 |
TSK3548 |
TSK3544 |
| 顯 示 |
4.3英寸VDF屏顯示 |
3.5英寸TFT-LCD |
| 測試參數 |
直流電阻、溫度 |
| 基本精度 |
0.1%±10讀數(3mΩ,30mΩ,3MΩ),0.05%±4讀數(300kΩ),0.02%±2讀數(其它量程)） |
| 分辨率 |
0.1μΩ |
| 量 程 |
3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ |
| 測試速度 |
5次/秒（平均次數可選） |
快速(50HZ:21ms;60HZ:18ms),慢速(200ms) |
| 信號源 |
1A DC |
1A DC ；DC：*大5.5V |
| 溫 度 |
范圍：-10℃~60℃ 精度：±1℃ |
| 校 正 |
全量程內短路清零 |
| 比較器 |
實現HIGH/IN/LOW 分選 |
10檔分選；實現HIGH/IN/LOW 分選 |
| 內部數據保存 |
可記錄2400組測試數據 |
搭配電腦軟件記錄測試數據 |
| 觸發模式 |
內部觸發、自動觸發 |
內部觸發,外部觸發，手動觸發，總線觸發 |
| 其他功能 |
偏置電壓補償；材料溫度補償功能；
導體長度換算功能；(詳情見產品說明書） |
溫度補償功能；電源頻率設置；
(詳情見產品說明書） |
| 接 口 |
USB接口 外部觸發口 |
外部I/O接口，LAN接口，RS232接口，RS485接口 |
| 電 源 |
12V/1700mAh鋰電池或8節干電池 |
電壓:100VAC~256VAC；頻率:50Hz~60Hz |
| 額定功率 |
2.5W |
10W |
| 尺 寸 |
208mm*52mm*120mm ; |
325mm*215mm*96.5mm |
| 重 量 |
0.81kg |
2kg |
| 附 件 |
TSK9363A、TSK9348、充電器、TSK0370、
TSK0390、鋰電池、USB |
TSK9344、TSK9348、TSK9800、PB36頭、電源線、TSK934X-12 |
TSK3544多路直流電阻測試儀
